El formato GML (Geography Markup Language) es un estándar utilizado por el Catastro para intercambiar información geoespacial. Si necesitas generar archivos GML desde un entorno CAD, puedes hacerlo con progeCAD y una rutina LISP que permite automatizar este proceso.
Se trata en realidad de una utilidad LISP originalmente creada para AutoCAD pero, gracias a la compatibilidad de progeCAD Professional, funciona de la misma manera.
Pasos para generar un archivo GML
1. Descargar la rutina LISP
Para facilitar la generación de archivos GML, puedes utilizar una aplicación LISP gratuita disponible en la comunidad de usuarios CAD. Una opción popular es el «Generador GML», que lo puede descargar aquí.
Quienes trabajan en la topografía de parcelaciones están familiarizados con el formato de archivo GML, utilizado para presentar al catastro las Representaciones Gráficas Alternativas (RGA) de una finca.
La RGA es un plano georreferenciado que define con precisión los límites de una parcela. Para ello, expresa las coordenadas geográficas de cada uno de sus vértices según el sistema geodésico oficial y se elabora en formato digital.
El formato GML es un tipo de archivo XML que almacena la información geométrica de la finca, incluyendo sus coordenadas, perímetro y otros datos adicionales.
El uso de un formato estandarizado para la representación de fincas facilita su identificación en el catastro y ayuda a prevenir posibles conflictos sobre la propiedad del terreno.
En el blog del autor de la utilidad LISP describen como instalarla a nivel general: http://generador-gml.blogspot.com.es/2016/10/para-instalar-el-programa-sigue-estos.html
2. Cargar la rutina en progeCAD
- Abre progeCAD.
- Escribe APPLOAD en la línea de comandos y presiona Enter.
- Busca el archivo LISP descargado y cárgalo en el programa.
- La utilidad quedará lista para su uso.
3. Generar el archivo GML

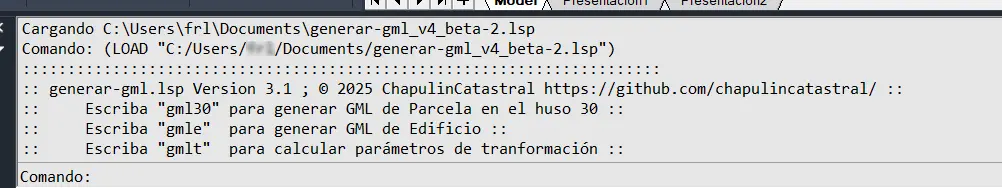

Una vez cargado el LISP, podrás utilizar comandos específicos para la creación del archivo GML:

- gmle: Para generar GML de Edificación.
- gml28, gml29, gml30, gml31: Para la generación de GML de Parcelas, según el huso correspondiente.
Sigue las instrucciones de la aplicación para definir los elementos necesarios y exportar el archivo.
4. Validar el archivo GML
Para asegurarte de que el archivo generado cumple con los requisitos del Catastro, puedes validarlo en la Sede Electrónica del Catastro utilizando su herramienta de validación en línea.
5. Otras alternativas
Si quieres crear, modificar y visualizar archivos GML de forma online puedes hacerlo a través de gmlweb.com
